Monitorování Web API

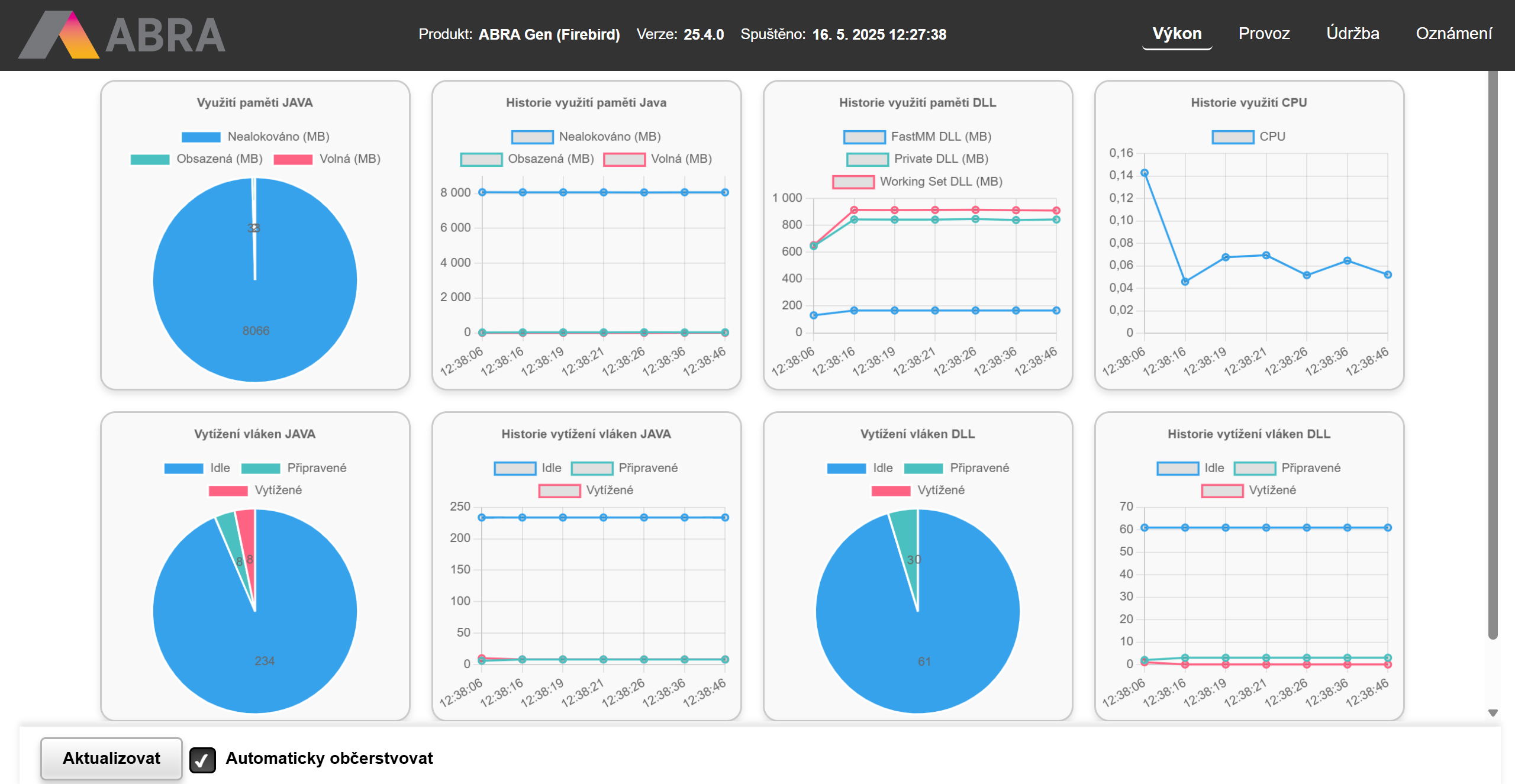

Záložka Výkon

K dispozici jsou následující grafy:

• Využití paměti Java/JVM -

  • Nealokováno (MB) – paměť, která je dostupná JVM, ale zatím nebyla alokována (JVM může alokovat více, pokud bude potřeba).

  • Obsazená (MB) – aktuálně využívaná paměť (včetně heapu).

  • Volná (MB) – paměť alokovaná JVM, ale aktuálně nevyužívaná.

• Historie využití paměti Java/JVM

  • Sleduje vývoj hodnot výše uvedených tří komponent v čase (až 60 datových bodů = 10 minut).

  • Cenné pro odhalování úniků paměti (memory leaks) nebo „sawtooth“ patternů GC cyklu.

• Historie využití paměti DLL

  • FastMM – interní paměťový alokátor použitý v nativní DLL části.

  • Private usage – množství privátní paměti, kterou proces používá.

  • Working set – aktuální množství paměti nahrané ve fyzické RAM.

• Historie využití CPU

  • Sleduje využití CPU serverem v procentech.

  • Důležité pro odhalení špiček a případného zahlcení (např. GC stop-the-world, blokující IO operace).

• Vytížení vláken Java

  • Idle – vlákna ve vláknovém poolu, která nic nedělají.

  • Připravené – připravená k použití, ale zatím neaktivní (čekají např. na přidělení úlohy).

  • Vytížené – právě vykonávají požadavky.

• Historie využití vláken Java

  • Sleduje trend počtu idle/ready/busy vláken.

  • Umožňuje sledovat škálování thread poolu a jeho přetížení.

• Vytížení vláken DLL

  • Podobné jako výše, ale pro „nativní“ část serveru (DLL).

  • Může jít o thread pooly např. v Delphi části serveru nebo jiném ne-Java modulu.

• Historie využití vláken DLL

  • Sleduje dlouhodobé chování DLL vláken – idle/ready/busy.

Automatické obnovení je realizováno po 5 sekundách, případně ručně přes tlačítko Aktualizovat.

Poznámka: Historie paměti a CPU se ukládá pouze na stránce (v prohlížeči), nikoliv na serveru. Po obnovení stránky se tedy začíná znovu. Naproti tomu historie požadavků se ukládá v serveru dle nastavení v YAML a načítá se při každém zobrazení stránky.

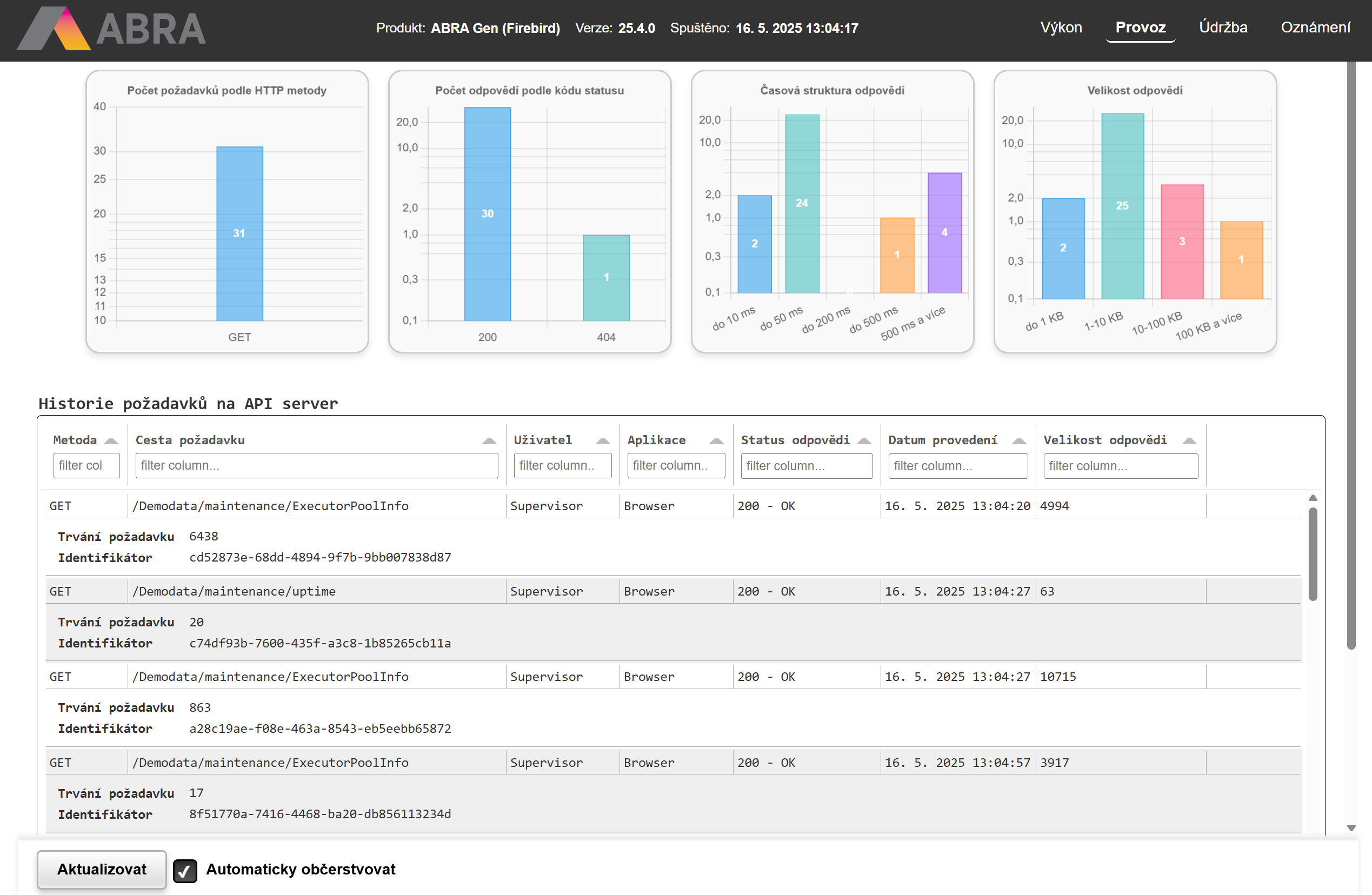

Záložka Provoz

Tato záložka je zaměřeno na HTTP metriky. Je ideální pro sledování zátěže API z hlediska požadavků.

Pro zobrazení informací na této záložce, je třeba mít v definičním souboru APIServer.yaml zapnuto monitorování.

monitoring:
  enabled: true
  maxlength: 50000

K dispozici jsou následně tyto grafy:

• Počet požadavků podle HTTP metody

  • Ukazuje četnost jednotlivých metod: GET, POST, PUT, DELETE atd.

  • Pomáhá identifikovat převahu např. čtecích vs. zapisovacích operací.

• Počet odpovědí podl kódu statusu

  • Rozpad dle HTTP kódů (200, 404, 500…).

  • Odhalí chybové stavy (např. 5xx během vysoké zátěže).

• Časová struktura odpovědi

  • Umožňuje odhadnout latenci systému při různých typech požadavků.

• Velikost odpovědi

  • Pomáhá detekovat nevhodně velké nebo podezřele malé odpovědi (např. chybové HTML místo JSONu).

Automatické obnovení je realizováno po 5 sekundách, případně ručně přes tlačítko Aktualizovat. Vedle tabulky je graf struktury odpovědních časů.

Záložka Údržba

Zobrazuje detailní stav vláken ve vláknovém poolu DLL části serveru. V tabulce jsou dostupné následující informace:

• Aktivní – označuje, zda je vlákno momentálně využíváno.

• Uživatel – informace o tom, kdo vlákno využívá.

• Spojení - Informace o tom, na jakém spojení je vlákno využíváno

• Poslední požadavek – zobrazuje naposledy obsloužený požadavek (včetně možnosti zobrazit podrobnosti a callstack).

• Poslední použití – čas poslední aktivity.

• Trvání – jak dlouho vlákno pracovalo.

• Identifikátor – identifikátor daného vlákna.

Dostupné jsou tyto nástroje pro správu:

• Vyčištění poolu – tlačítko umožňuje uvolnit neaktivní vlákna v rámci DLL poolu. Slouží k odstranění vláken, která nejsou aktuálně využívána, ale zůstala alokována – typicky po přetížení nebo výpadku klientské aplikace. Pomáhá tak stabilizovat využití systémových zdrojů.

• Logování Nexus - Otevře vizuální editor pro konfiguraci logovacích sekcí definovaných v souboru Nexus.cfg. Umožňuje aktivovat nebo upravit chování různých logovacích modulů (např. WAProfilingRequest, WASecurity, SysLog, apod.). Změny se neukládají do souboru – aplikují se pouze v paměti a jsou platné do restartu serveru.

• Nexus log - Zobrazí aktuální obsah logu vytvořeného podle konfigurace z Nexus.cfg. Lze zde sledovat záznamy o běhu business logiky, výjimkách nebo SQL dotazech. Obsahuje hlavičku X-Request-ID, která usnadňuje trasování konkrétního požadavku napříč vrstvami (např. mezi JVM a DLL částí).
• Konfigurace APIserver - Zpřístupní vizuální rozhraní pro konfiguraci některých parametrů APIServer.yaml (např. velikost poolu, timeouty apod.). Stejně jako u Nexus logování platí, že změny jsou dočasné a neukládají se zpět do souboru. Při restartu JVM se znovu načítají hodnoty ze souboru APIServer.yaml.
• APIServer log - Pokud je v APIServer.yaml zapnuto logování, zobrazí obsah běhového logu Java části API serveru.

• Zapnout profilování - Spustí profilování API požadavků. Při ukončení profilování funkce poskytne soubor s informacemi pro aplikaci profiler. Více o profilování Web API naleznete v kap. Jak profilovat Web API.

Záložka Oznámení

Obsahuje pomocné informace týkající se změn a stavu API:

Změny ve verzích – zobrazí přehled plánovaných změn v API.

Konzole Info – tlačítko pro zobrazení posledních interních hlášek serveru.

Deprecated požadavky – tabulka s výskytem volání zastaralých požadavků. Uvádí:

• HTTP metodu a cestu

• počet volání

• verzi, od které bude odstraněno

• volající aplikace a doplňkové informace
